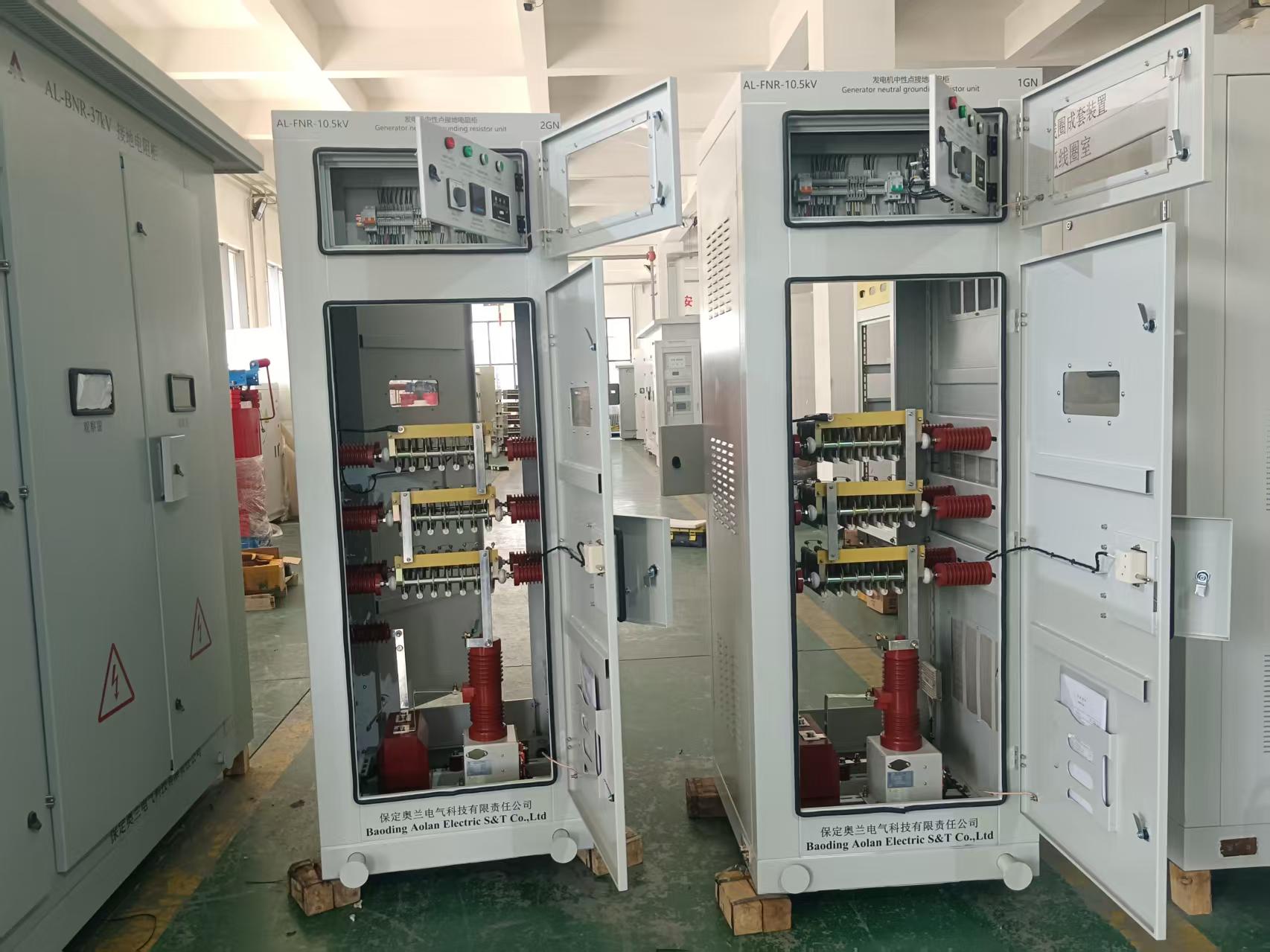

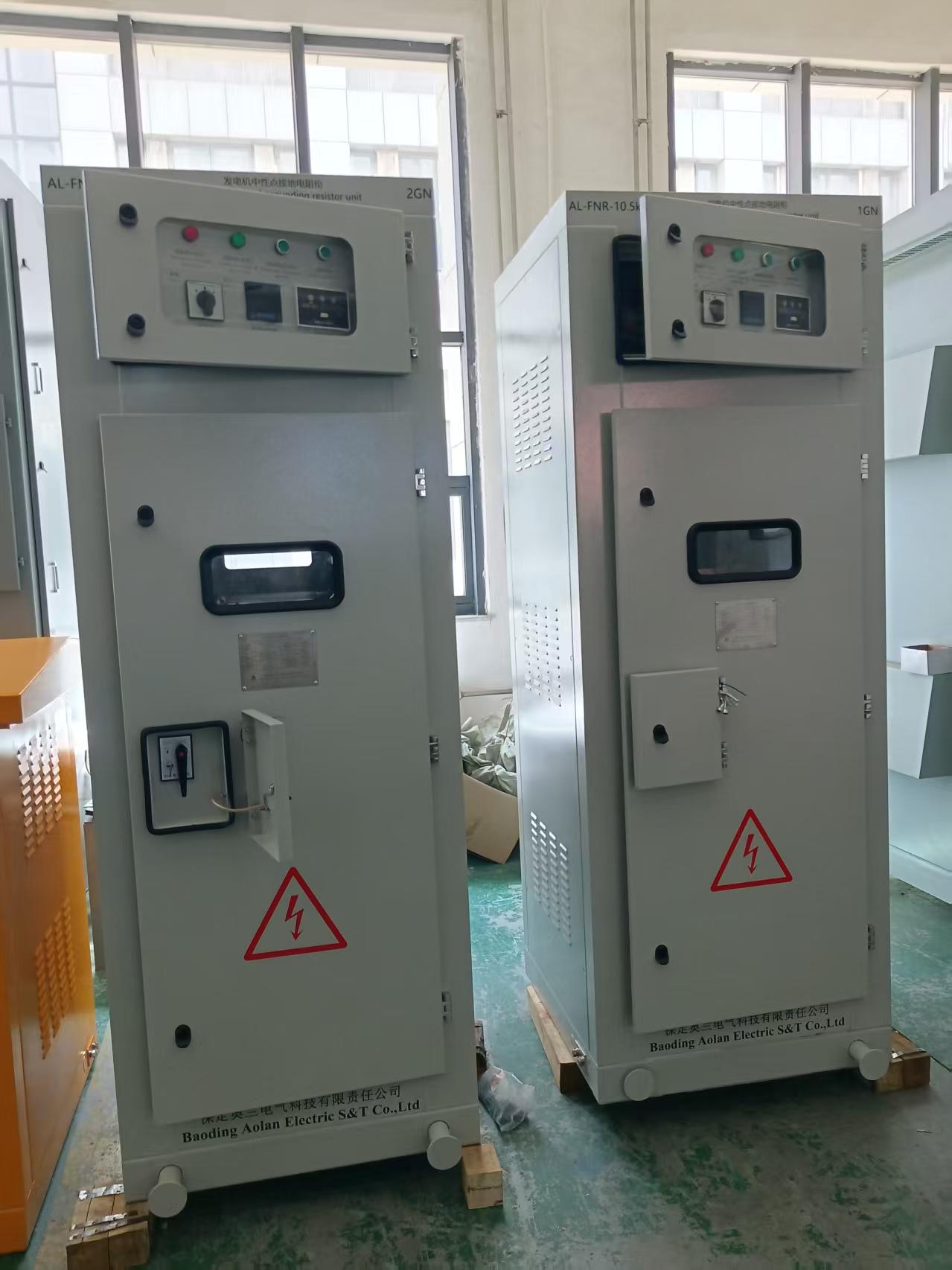

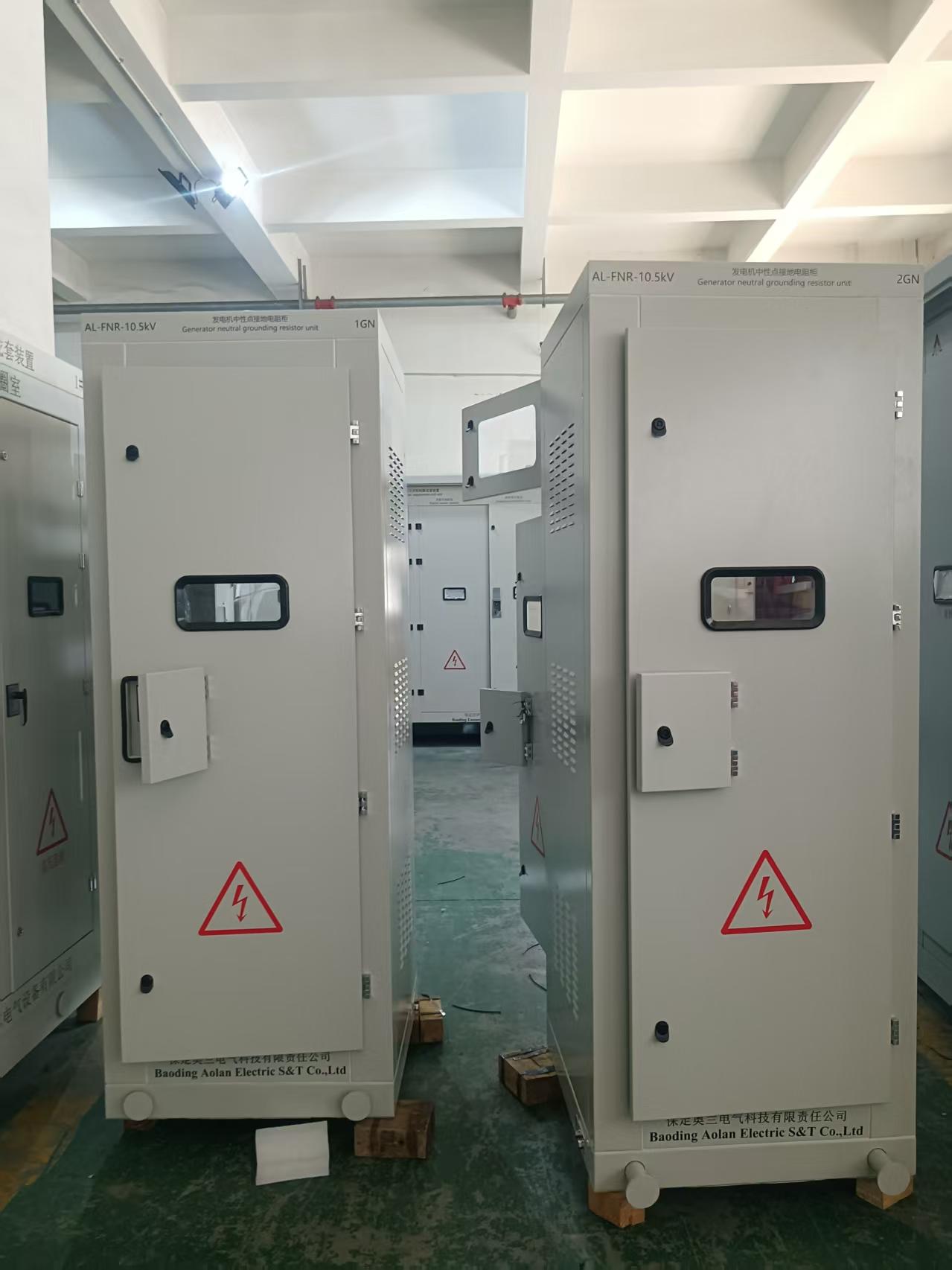

發電機中性點電阻柜
項目名稱：剛果金TCC重油電廠一期工程
1.1.2 建設地點：剛果金盧阿拉巴省科盧韋齊市木查查地區薩姆根達村PC420號。
1.1.3 建設規模：發電廠規劃總裝機容量50MW，規劃建設6臺CMP-MAN 18V32/40重油發電機組，一期建設2臺CMP-MAN 18V32/40重油發電機組。本次招標范圍是一期2臺CMP-MAN 18V3240重油發電機組配套設施。
5.2.2電阻柜主要技術要求
項 目 | 單 位 | 參 數 |
型號 | AL-NGR-10.5kV | |
系統額定線電壓 | kV | 10.5 |
電阻器標稱電壓 | kV | 10.5/ |
系統額定頻率 | Hz | 50 |
短時允許電流 | A，10s | 10 |
長期允許通流 | A（≤385K） | 0.5 |
短時通流時間 | s | 10 |
短時通流允許溫升 | K | 760 |
電阻器阻值（25℃） | Ω | 606±5％ |
電阻元件材料 | 不銹鋼合金 | |
電阻材料熔點 | ℃ | 1375℃~1500℃ |
局放 | PC | ≤10 |
單相真空接觸器 | JCZ1-12/400電保持功能 控制電壓DC 110V | |
電流互感器 | 型 號 變 比： 準 確 等 級： 額 定 容 量： | LZZBJ9-10 20/5A/5A 5P10/5P10 15VA/15VA |
外形尺寸 | mm | ≤W1200×D1200×H2200 |
外殼顏色 | RAL7035 | |
防護等級 | 戶內：IP41 | |
進、出線方式 | 下進下出 | |
外殼類型 | 配有二次接線端子 | 戶內，敷鋁鋅板 |
運行壽命 | 年 | 30 |
